石材是歷史悠久的建筑裝飾材料之一，也是眾多建筑師和開發(fā)商比較喜歡使用的裝飾材料。天然石材是一種微孔材料。石材晶體之間有著微小的縫隙，我們稱為微孔。石材由于本身存在著微孔因而有著天然的透氣性，不同質(zhì)地石材的微孔大小是不同的，石材透氣性的高低通常是由這些微孔的大小來決定的。保持石材自然的透氣性是至關(guān)重要的，只有保持石材這些微孔的暢通，石材底部的濕氣才會(huì)揮發(fā)出來，石材在潮濕的環(huán)境中出現(xiàn)問題的機(jī)會(huì)就會(huì)比較少。也正是石材這些微孔產(chǎn)生的毛細(xì)作用，使石材有著不同的吸水率。如果石材在安裝前沒有做好表面防護(hù)處理，在使用過程中就會(huì)出現(xiàn)水斑、污斑、白華（泛堿）、銹斑等現(xiàn)象，影響石材的裝飾效果和使用壽命。

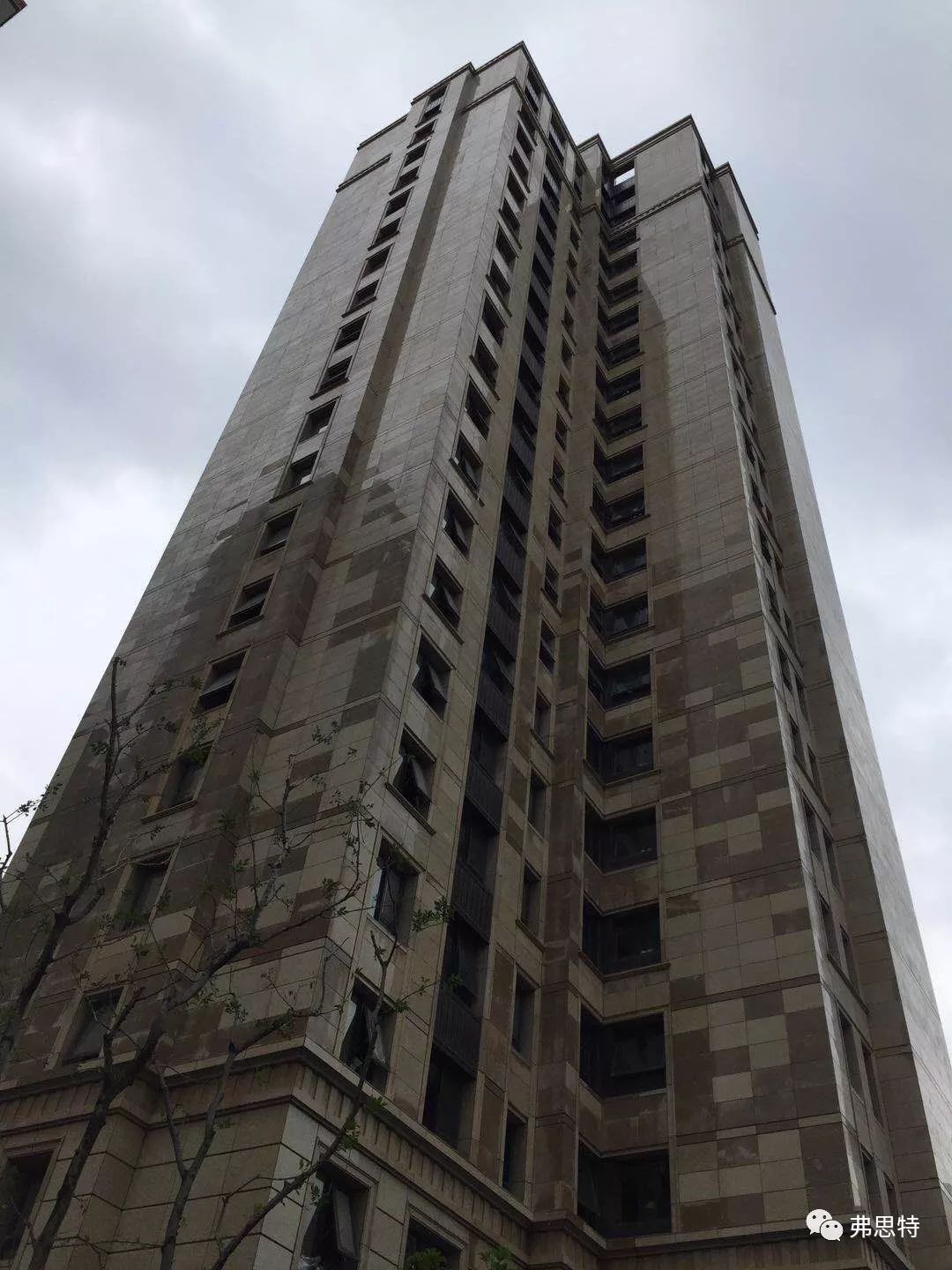

雨水，尤其是酸雨對(duì)石材的危害主要體現(xiàn)在建筑物的外墻上。我們經(jīng)常看到的一些建筑物的石材墻面呈現(xiàn)的斑斑水跡，就是由于雨水滲入墻體產(chǎn)生的堿析和吸潮現(xiàn)象。淺色石材上的黃繡斑則是石材內(nèi)的氧化物在水的作用下進(jìn)一步氧化和擴(kuò)散的產(chǎn)物。

另外，許多污染也是由以水為載體的污物滲進(jìn)石材形成的。在冬季由于雨水或雪水滲入形成的凍融現(xiàn)象對(duì)石材產(chǎn)生的破壞也是很大的。石材的吸水現(xiàn)象是自然的，石材遇到水也是難免的，因此，我們要做的工作是防止和減少水對(duì)石材形成危害。

由上述可知，為保證石材幕墻的耐久性，在石材幕墻的設(shè)計(jì)和施工中，我們通常都會(huì)要求做石材防護(hù)。石材的防護(hù)就是防水、防止污染，所使用的材料是一種專門用來保護(hù)石材的液體——石材防護(hù)劑，其作用就是有效地降低石材吸水率，提高石材的抗污染能力。

根據(jù)《建筑裝飾用天然石材防護(hù)劑》 JC/T 973-2005中的定義，石材防護(hù)劑是：防止天然石材產(chǎn)生白華、水斑、銹斑等病變現(xiàn)象，能夠有效降低石材的吸水率，提高石材的耐污性和耐蝕性的溶液。石材防護(hù)劑的主體成份能夠與天然石材有機(jī)結(jié)合，對(duì)石材的外觀沒有明顯改變，有效地降低石材的吸水率，明顯提高石材抗污性能，效果在酸堿條件下相對(duì)穩(wěn)定。

從以上定義可看出，石材防護(hù)劑的作用就是能有效地降低石材吸水率，明顯提高石材的抗污染能力。這兩個(gè)產(chǎn)品的功能指標(biāo)對(duì)于長久保持和體現(xiàn)石材的裝飾效果，防止病變和風(fēng)化，降低繁雜的日常保養(yǎng)工作量具有重要的意義。

石材的防護(hù)就是將防護(hù)劑采取刷、噴、滾、淋和浸泡等方法，使防護(hù)劑均勻分布在石材表面或滲透到石材內(nèi)部形成一種保護(hù)，使石材具有防水、防污、耐酸堿、抗老化、抗凍融、抗生物侵蝕等功能，從而達(dá)到提高石材使用壽命和裝飾性能的效果。

石材防護(hù)劑主要由溶質(zhì)（有效成份）、溶劑（稀釋劑）和少量添加劑組成。不同的石材防護(hù)劑有著不同的施工要求，施工前應(yīng)根據(jù)所用防護(hù)劑的使用說明和現(xiàn)場(chǎng)的實(shí)際情況制定切實(shí)可行的施工方案。

1、按照溶劑類型分：

水劑型：就是將具有防護(hù)性能的物質(zhì)以水為稀釋媒介而勾兌的。

溶劑型：就是將具有防護(hù)性能的物質(zhì)以特殊溶劑為稀釋媒介而勾兌的。

水劑型防護(hù)劑一般氣味少、毒性低、不燃燒、安全性能高。溶劑型防護(hù)劑一般有強(qiáng)氣味，毒性相對(duì)較大，易燃，密度一般小于1。而溶劑型又分無機(jī)溶劑和有機(jī)溶劑，我們通常用的溶劑是有機(jī)溶劑，有機(jī)溶劑的種類按其化學(xué)結(jié)構(gòu)可分為10大類：

芳香烴類：苯、甲苯、二甲苯等；

脂肪烴類：戊烷、己烷、辛烷等；

脂環(huán)烴類：環(huán)己烷、環(huán)己酮、甲苯環(huán)己酮等；

鹵化烴類：氯苯、二氯苯、二氯甲烷等；

醇類：甲醇、乙醇、異丙醇等；

醚類：乙醚、環(huán)氧丙烷等；

酯類：醋酸甲酯、醋酸乙酯、醋酸丙酯等；

酮類：丙酮、甲基丁酮、甲基異丁酮等；

二醇衍生物：乙二醇單甲醚、乙二醇單乙醚、乙二醇單丁醚等；

其他：乙腈、吡啶、苯酚等。

溶劑型防護(hù)劑有毒物質(zhì)限量的測(cè)定應(yīng)按照《室內(nèi)裝飾裝修材料 溶劑型木器涂料中有害物質(zhì)限量》GB 18581-2009進(jìn)行，有毒物質(zhì)含量均須控制在國家標(biāo)準(zhǔn)限量之內(nèi)。

2、按照功能分類可分為：

防水型（FS）：能阻止水及水性污染物滲入石材的防護(hù)劑。

防油型（FY）：能阻止油及油性污染物滲入石材的防護(hù)劑，同時(shí)具有防水型的基本功能。

3、按使用部位可分為：

飾面型（SM）：用于干掛石材（六面）、濕貼石材裝飾面(包括四個(gè)側(cè)面)的防護(hù)劑。

底面型（DM）：用于地面石材濕貼和墻面石材灌漿時(shí)石材背面（底面）的防護(hù)劑。

4、按保護(hù)層型式可分為：

滲透型：有效成分全部深入石材毛細(xì)孔中反應(yīng)生產(chǎn)防護(hù)層，表面一般沒有殘留，不會(huì)影響表面裝飾效果。

密封型：有效成分在石材表面形成膜層，表面能明顯看到樹脂涂層痕跡，完全改變或輕微改變石材的表面裝飾效果。如石材還原劑、石材封閉劑、絲光密封劑等。

5、按溶質(zhì)成份分類：

丙稀酸型防護(hù)劑：以丙烯酸樹脂為主要有效成份（溶質(zhì)）的防護(hù)劑。具密封性能，施于石材表面后會(huì)形成膜，有塑光，但耐老化能力不夠，施作后會(huì)加深石材顏色。適合于需要密封的粗糙石材表面或石材底面做防護(hù)處理。屬第二代防護(hù)產(chǎn)品（第一代為蠟）。

硅丙型防護(hù)劑：以丙烯酸樹脂和有機(jī)硅的復(fù)配物為主要有效成份（溶質(zhì)）的防護(hù)劑。這種產(chǎn)品是丙烯酸防護(hù)劑向有機(jī)硅防護(hù)劑發(fā)展的過渡型產(chǎn)品，解決了丙烯酸易發(fā)黃及壽命短的缺點(diǎn)。是第二代改良型產(chǎn)品，

有機(jī)硅型防護(hù)劑：以有機(jī)硅為主要有效成份（溶質(zhì)）的防護(hù)劑。通常采用的有機(jī)硅有甲基硅酸鈉、甲基硅酸甲、硅烷、硅氧烷等，這類防護(hù)劑的特點(diǎn)是有機(jī)硅的鏈呈網(wǎng)狀結(jié)構(gòu)，滲透力強(qiáng)，而且透氣，不改變石材顏色。其缺點(diǎn)是防油能力差，適合于所有石材的任何表面處理。有機(jī)硅型石材養(yǎng)護(hù)劑是目前市場(chǎng)上的主要產(chǎn)品類型，屬第三代產(chǎn)品。

氟化硅型：以有機(jī)硅和氟的化合物為主要有效成份（溶質(zhì)）的防護(hù)劑。該產(chǎn)品繼承了有機(jī)硅的優(yōu)點(diǎn)，并增強(qiáng)了防油、防污和抗老化性能，是目前最好的防護(hù)產(chǎn)品。適合于一些有特殊防護(hù)要求的所有石材的任何表面處理，屬第四代產(chǎn)品。

目前，在中國市場(chǎng)上銷售的防護(hù)劑品種較多，有國產(chǎn)的也有進(jìn)口的。在選用防護(hù)劑時(shí)要考慮到所選用的防護(hù)劑是否對(duì)環(huán)境、操作人員、使用人產(chǎn)生危害。選擇的石材防護(hù)劑要有相應(yīng)的產(chǎn)品說明書和國家權(quán)威檢驗(yàn)機(jī)構(gòu)的完整、有效的檢驗(yàn)報(bào)告，產(chǎn)品應(yīng)符合國家質(zhì)量標(biāo)準(zhǔn)。

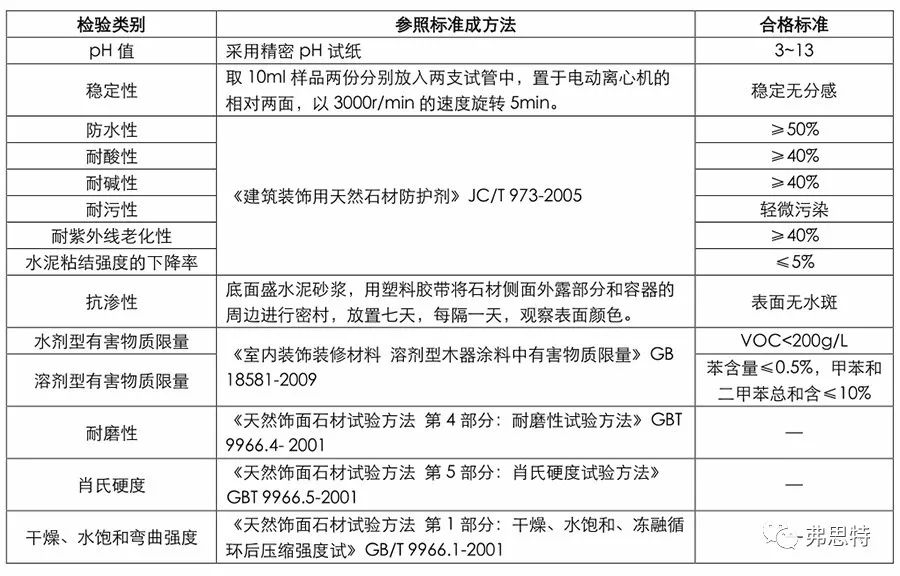

表1 石材防護(hù)劑評(píng)價(jià)標(biāo)準(zhǔn)

《建筑裝飾用天然石材防護(hù)劑》JC/T973-2005是我國目前唯一的關(guān)于防護(hù)劑的質(zhì)量標(biāo)準(zhǔn)。

1、白華：在石材的表面生成的一種影響石材美觀的白色或灰白色的薄霧狀物質(zhì)，俗稱泛堿。

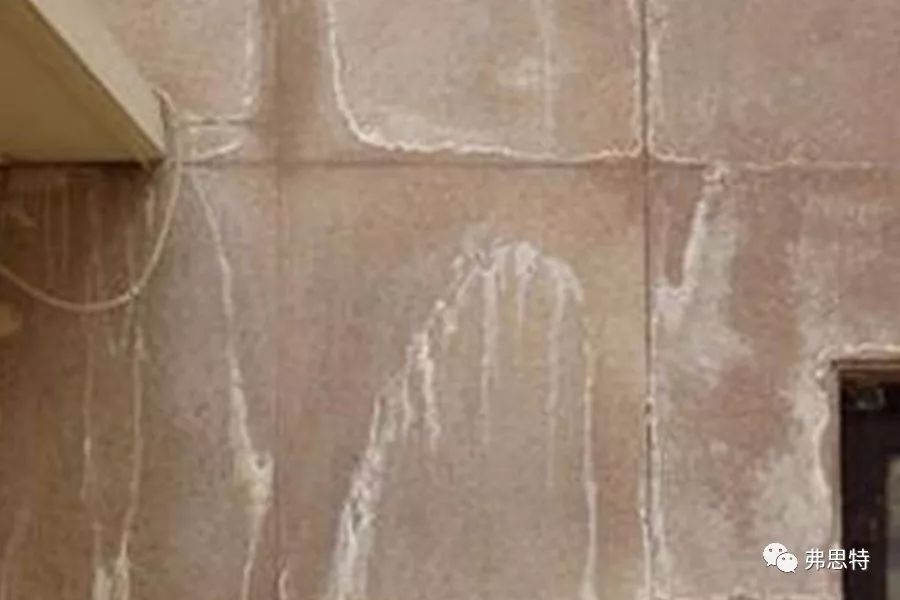

▲  石材的白華（泛堿）現(xiàn)象

泛堿的原因有兩個(gè)：一是在濕貼施工時(shí)，水泥沙漿產(chǎn)生化學(xué)變化形成氫氧化鈣，從石材的接縫或石材本身的紋路中冒出來與空氣中的二氧化碳結(jié)合形成白色的結(jié)晶物；二是由于雨水滲入石材內(nèi)部與水泥沙漿接觸，產(chǎn)生化學(xué)變化而形成的泛堿。

2、水斑：石材安裝完工后，經(jīng)過很長時(shí)間都不會(huì)干而始終留有濕的痕跡在表面上，這就是俗稱的水斑。

▲  石材的水斑現(xiàn)象

水斑的形成非常復(fù)雜，其中包括有水泥、酸雨、泛堿、沙質(zhì)不良以及地下的污染等因素。

3、銹斑：銹斑的成因一般是來自于石材本身所含的鐵份。當(dāng)雨水與石材中的鐵份接觸時(shí)，就慢慢形成鐵銹而產(chǎn)生銹斑。這種銹斑較不易清除，最重要的是應(yīng)該杜絕水分滲入石材，防止銹斑的形成。

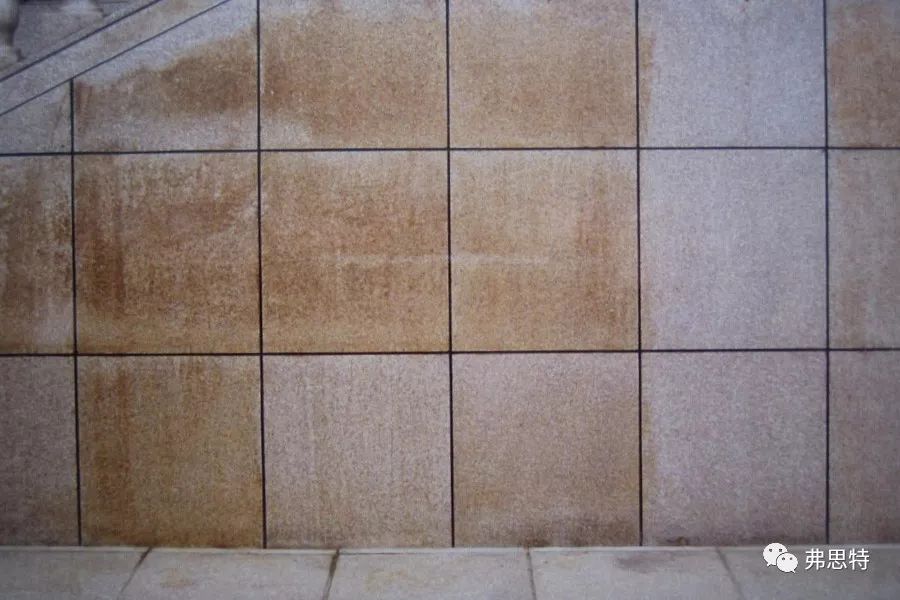

▲  石材的銹斑現(xiàn)象

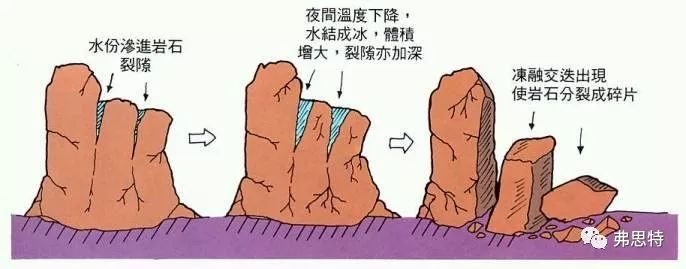

4、凍融。天然石材凍融現(xiàn)象主要發(fā)生在北方等天氣比較寒冷的地方。當(dāng)石材毛細(xì)孔吸收足夠的水份后，一旦氣溫降到0℃以下，石材中的水份開始結(jié)冰，體積發(fā)生膨脹。當(dāng)冰塊的膨脹力大于石材的結(jié)構(gòu)力時(shí)，石材就會(huì)產(chǎn)生碎裂。

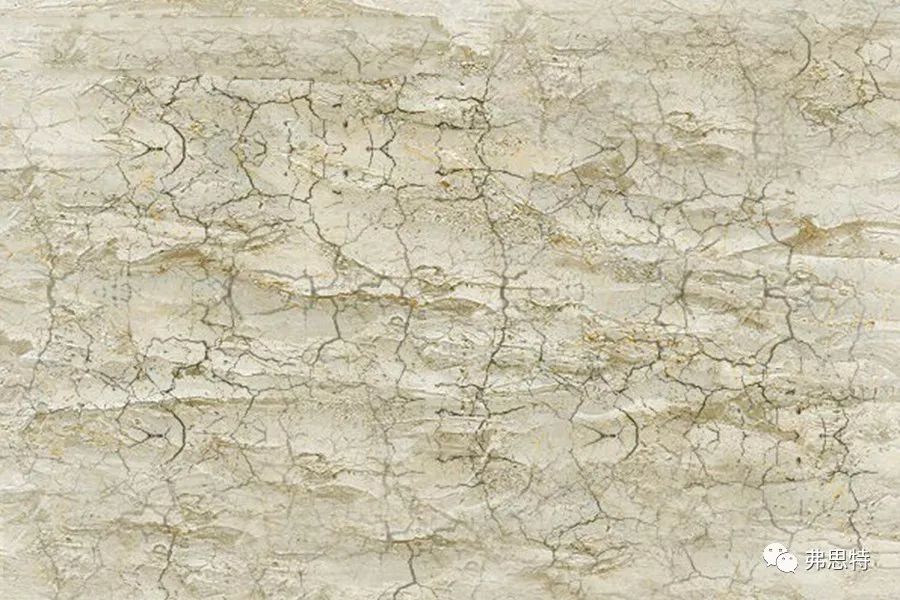

▲  石材的凍融現(xiàn)象

由于石材凍融產(chǎn)生的主要因素是水，我們只要阻止水份進(jìn)入天然石材就可以防止石材凍融的發(fā)生。

早期人們認(rèn)為蠟是最好的保護(hù)劑，可以阻止水滲入和物質(zhì)污染。但是石材表面打完蠟后，雖然外界的水和濕氣不能進(jìn)入石材內(nèi)部，但是石材內(nèi)部的濕氣也不能散發(fā)出來，濕氣積存在石材內(nèi)部，也會(huì)導(dǎo)致石材病變。同時(shí)隨著打蠟次數(shù)的增多，石材的顏色會(huì)加深，并且蠟也容易被污染，譬如泥沙、灰塵會(huì)被嵌入蠟中，形成蠟垢，清洗很不方便，因此經(jīng)常打蠟也會(huì)損害石材表層，縮短石材壽命。

石材防護(hù)劑的防護(hù)原理是使有效物質(zhì)隨溶劑深入石材內(nèi)部，待溶劑自然揮發(fā)后，有效物質(zhì)留在石材內(nèi)部及表層，形成一道可透氣但不透水的防護(hù)屏障，阻止外來的污染和水份的滲入。既不影響石材的外觀，又能保持石材的“呼吸性”，這樣，石材內(nèi)的濕氣不會(huì)因停留在石材內(nèi)而造成石材的病變。經(jīng)過防護(hù)處理的石材，不僅抗污染能力強(qiáng)，清洗起來也極為方便。因?yàn)榛覊m和污垢只是停留在石材的表面，不會(huì)滲入石材內(nèi)部，用清水或日常清洗藥水即可除掉，恢復(fù)石材原有的亮麗。同時(shí)，石材經(jīng)過處理后，可增強(qiáng)石材的強(qiáng)度及硬度，提高石材的耐磨性，抗老化，延長石材壽命。

1、 防護(hù)劑的選用

根據(jù)工程所采用的石材種類正確選用石材防護(hù)劑是保證石材養(yǎng)護(hù)工程質(zhì)量的關(guān)鍵因素之一。每種石材防護(hù)劑都不是萬能的，其性能主要表現(xiàn)在普遍適用性，即對(duì)大部分石材有效。但是從另一方面來講，每種石材還存在其特殊性，即一種防護(hù)劑對(duì)某些石材表現(xiàn)特別優(yōu)良，而對(duì)另一種石材就表現(xiàn)不理想甚至無效。基于此，我們?cè)谶x用石材防護(hù)劑時(shí)，必須針對(duì)不同的石材品種，在不同的環(huán)境、不同的安裝工藝以及不同的防護(hù)要求下進(jìn)行正確的選擇。

防護(hù)劑的選用要按照石材防護(hù)的目的去選擇。要注意與石材品種、自然屬性和結(jié)構(gòu)以及加工工藝相適應(yīng)，同時(shí)要考慮石材的使用環(huán)境。

1.1要求石材的抗紫外線能力及耐水性和耐酸性都要強(qiáng)，防止石材泛堿、生銹斑，一般采用有機(jī)硅型石材防護(hù)劑。

1.2防止淺色石材（如雅士白、爵士白、漢白玉等）生銹或在填縫后硅酮耐候膠油性物質(zhì)（塑化劑）滲透入側(cè)面導(dǎo)致石材縫隙邊緣產(chǎn)生暗影，可以選擇防油型界面性的防護(hù)劑。

1.3防護(hù)的目的是綜合防水和抗污能力，一般采用有機(jī)氟型石材防護(hù)劑才能達(dá)到效果。

1.4 建筑底部若采用濕貼工藝安裝，建議選用石材底面專用養(yǎng)護(hù)劑進(jìn)行底面及四側(cè)邊的防護(hù)處理。底面養(yǎng)護(hù)劑的選用應(yīng)注重養(yǎng)護(hù)劑的耐堿性，而且不能影響石材與水泥的粘接牢度。

簡(jiǎn)言之，就是在選擇石材防護(hù)劑時(shí)堅(jiān)持四個(gè)“具體的”原則：根據(jù)具體的石材、具體的安裝方法、具體要防止的污染源、選擇具體的石材防護(hù)劑。

石材的防護(hù)首先是要防水，因?yàn)樗潜姸辔廴疚锏妮d體，而石材防護(hù)劑的防水性要結(jié)合石材防護(hù)劑的耐酸性、耐堿性一起來分析判斷才有意義，單以防水性指標(biāo)高低來斷定石材防護(hù)劑的質(zhì)量好壞是不正確的和片面的。石材防護(hù)劑的防水性指標(biāo)越高，耐酸性和耐堿性指標(biāo)與之相同或接近，才說明防護(hù)劑的穩(wěn)定性越好，在酸堿環(huán)境中效果保持會(huì)長久。

2、石材防護(hù)劑施工工藝

石材防護(hù)劑的施工通常采用兩種方法：刷涂法和噴涂法。

刷涂法：刷涂法是使用毛刷，輥?zhàn)?，海綿，不褪色的布將防護(hù)劑涂刷在石材表面。

噴涂法：噴涂法所使用的工具有噴霧器，噴槍，空壓機(jī)。

使用前要認(rèn)真閱讀所選取的防水劑的使用說明，操作方法及操作時(shí)應(yīng)注意的事項(xiàng)。

2.1、清潔。要涂刷石材防護(hù)劑的石材必須干凈，應(yīng)使用石材專用清洗劑清洗。因?yàn)槭谋砻娴奈蹪n會(huì)在涂刷防護(hù)劑的過程中被帶進(jìn)石材內(nèi)部并固化在石材的微孔之中，形成難以清除的斑痕，因此石材表面的銹漬、油漬和塵土等都要在涂刷防護(hù)劑前清理掉，最好是在切割后馬上沖洗干凈，晾干待用。

2.2、干燥。涂刷石材防護(hù)劑前，石材板應(yīng)干燥，含水率不應(yīng)高于國家有關(guān)標(biāo)準(zhǔn)。讓石材干燥透徹是為了使石材能夠充分吸收防護(hù)劑，以達(dá)到理想的防護(hù)效果。在氣溫較低、相對(duì)濕度較大的季節(jié)，推薦使用烘房來烘干石板，謹(jǐn)慎使用燃?xì)鈬姌寔砗娓墒濉?/p>

在烘干石板時(shí)應(yīng)注意如下事項(xiàng)：

2.2.1烘干房。在北方冬季，搭建烘干房可以提高室內(nèi)溫度，有效加快石材干燥的速度，保障防護(hù)劑涂刷質(zhì)量，因此適合大型工程。但烘干房?jī)?nèi)要加強(qiáng)通風(fēng)、防火、防煤氣中毒。

2.1.2燃?xì)鈬姌?。石材局部烘干可以使用燃?xì)鈬姌?，但燃?xì)鈬姌屧谑迳系囊苿?dòng)速度要控制好。若速度太快，石材表面的溫度不夠高，無法有效除去石材空隙內(nèi)的水分；若燃?xì)鈬姌屢苿?dòng)速度太慢，集中在某一點(diǎn)時(shí)，傳導(dǎo)給石材表面的熱量會(huì)過多，造成局部溫度過高，嚴(yán)重時(shí)會(huì)造成石材表面局部膨脹破裂。該方法方便、快捷，適合于局部和邊角的烘干，如對(duì)已做過防護(hù)的石材再切割時(shí)被潤濕的情況。一般燃?xì)鈬姌尣灰嗽诖竺娣e烘干石材時(shí)使用。燃?xì)鈬姌尩氖褂猛瑯右訌?qiáng)施工現(xiàn)場(chǎng)的通風(fēng)、防火和防煤氣中毒。

不管是工廠化烘干還是在施工現(xiàn)場(chǎng)烘干石材，石材加熱后都應(yīng)使石材溫度下降至40℃以下才能施用防護(hù)劑。因?yàn)闇囟冗^高防護(hù)劑尚未完全滲入石材內(nèi)部即被烘干，滲透效果不好，而且第一遍硬化后，第二遍涂刷就很難再深入滲入，最終使防護(hù)效果下降。對(duì)于溶劑型的防護(hù)劑更應(yīng)注意溫度不要過高。

3、防護(hù)劑的涂刷與用量

使用防護(hù)劑必須足量和均勻。防護(hù)劑的使用一定要足量，若石材吸收的防護(hù)劑劑量不夠，將無法產(chǎn)生應(yīng)有的防護(hù)效果。不同密度的石材使用防護(hù)劑的量會(huì)不同，要求涂刷的遍數(shù)或涂刷的方法也不同。如白沙米黃、燒毛花崗巖、白色花崗巖等，這類石材空隙大，要求防護(hù)劑使用量大一些，涂刷的遍數(shù)應(yīng)在兩遍以上（橫、豎涂刷兩道為一遍）。少量的、單遍涂刷防護(hù)劑一般不足以起到阻斷毛細(xì)現(xiàn)象和防止污染的目的。而一些密度較高，沒有高溫加工裂隙的石材，防護(hù)劑的使用量可以相對(duì)少一些。

對(duì)于一些特殊的石材，如洞石、砂巖等，應(yīng)盡量采用浸泡法。浸泡法做石材六面防護(hù)時(shí)不能將整塊石材完全浸泡在溶劑里，這樣會(huì)使石材周圍產(chǎn)生液壓，致使石材內(nèi)部的空氣無法排出，影響防護(hù)劑滲透到石材內(nèi)部深層，影響石材的防護(hù)效果。浸泡時(shí)始終要保證石材有一個(gè)表面暴露在防護(hù)劑外面，使石材內(nèi)部的空氣又排出的通道，石材一面處理好后再翻轉(zhuǎn)浸泡另一面，這樣才能保證防護(hù)劑更好的滲透進(jìn)石材內(nèi)層，起到深層防護(hù)的作用。

4、清理

要清除多余的防護(hù)劑。要用干凈的抹布擦除施工時(shí)殘留在石材表面的防護(hù)劑。如果石材防護(hù)劑不被石材完全吸收，殘余的防護(hù)劑又不除去，固化后會(huì)在石材表面留下防護(hù)劑的痕跡，甚至造成花斑，而這種花斑的清除非常困難。甲基硅酸鹽水性防護(hù)劑殘留在石材表面還會(huì)降低石材表面的光澤度。

5、靜停時(shí)間

防護(hù)劑涂刷后必須留有平放靜停的時(shí)間，這是保證防護(hù)劑滲透固化、形成防護(hù)功能的重要步驟。平放靜停時(shí)間與當(dāng)時(shí)環(huán)境的濕度和溫度都有關(guān)系。靜停時(shí)間至少應(yīng)達(dá)到石材立起時(shí)已涂刷的防護(hù)劑不再流動(dòng)?？梢杂貌徒砑垳y(cè)試，最好達(dá)到貼上餐巾紙時(shí)不粘、不潤濕。

6、養(yǎng)生時(shí)間

刷涂防護(hù)劑的石材應(yīng)充分架空養(yǎng)生，這是石材防護(hù)施工作業(yè)中重要的一個(gè)環(huán)節(jié)。所謂養(yǎng)生就是讓涂刷過防護(hù)劑的石材在通風(fēng)的情況下自然干燥，并基本完成化學(xué)變化的過程。一般來講，水型防護(hù)劑要經(jīng)過48小時(shí)甚至更長時(shí)間才能基本完成化學(xué)變化過程；溶劑型防護(hù)劑完成交聯(lián)固化過程的時(shí)間要短一些，但也需要24小時(shí)以上。溫度越低，養(yǎng)生時(shí)間應(yīng)越長。養(yǎng)生期內(nèi)不得接觸水和其他污染物。

若養(yǎng)生時(shí)間不夠就匆忙安裝，因石材防護(hù)劑還沒有充分交聯(lián)固化，酸雨、可溶鹽和各種可溶性污染物就可能滲到石材表面，從而產(chǎn)生水斑、返堿、返黃、返銹等一系列病變，導(dǎo)致防護(hù)失敗。

任何石材防護(hù)劑的防護(hù)效果都是相對(duì)的，所以選用產(chǎn)品時(shí)要根據(jù)實(shí)際要求和效果來進(jìn)行選擇，正確施工，加強(qiáng)后期保養(yǎng)，才能達(dá)到最佳效果。

環(huán)保型納米石材多功能防護(hù)劑是最新研制成功一種石材防護(hù)劑。納米防護(hù)劑是以納米材料為主要成份，經(jīng)過納米技術(shù)特殊處理研制而成的水性、環(huán)保型石材處理劑，對(duì)人體無毒、無害。

該產(chǎn)品的防護(hù)機(jī)理：以水為載體，其主體納米活性成份能滲入多微孔石材內(nèi)部，能修補(bǔ)石材天然細(xì)微孔洞和裂紋，滲透到石材內(nèi)部的納米材料能與石材基體中的硅酸鹽、碳酸鹽等礦物形成一個(gè)牢固的整體，同時(shí)由于納米效應(yīng)，經(jīng)納米石材多功能防護(hù)劑處理后的石材與傳統(tǒng)石材相比，表現(xiàn)出許多優(yōu)異的性能：高強(qiáng)度、高耐磨性、自清潔性、防污性、防風(fēng)化性(抗氧化、耐酸堿作用)、抗菌性、防各種石材病變等。應(yīng)用該防護(hù)劑處理后的石材仍然保持透氣性和天然的表面裝飾效果。

天然石材內(nèi)部含有各種天然化學(xué)物質(zhì)，在一定的條件下，這些天然物質(zhì)的化學(xué)性質(zhì)就可能被激活產(chǎn)生分解，或發(fā)生化學(xué)變化而使石材的表面受到破壞，大大影響石材的裝飾效果。此外，石材也極容易受到外界物質(zhì)污染，如果不對(duì)其表面進(jìn)行適合的防護(hù)，外界的臟物是極容易侵入到石材的外表面及內(nèi)部而使石材變得丑陋不堪，從而大大降低石材的觀賞價(jià)值和裝飾效果。因此，采用優(yōu)質(zhì)的防護(hù)劑對(duì)石材的表面進(jìn)行防護(hù)是非常必要的。
